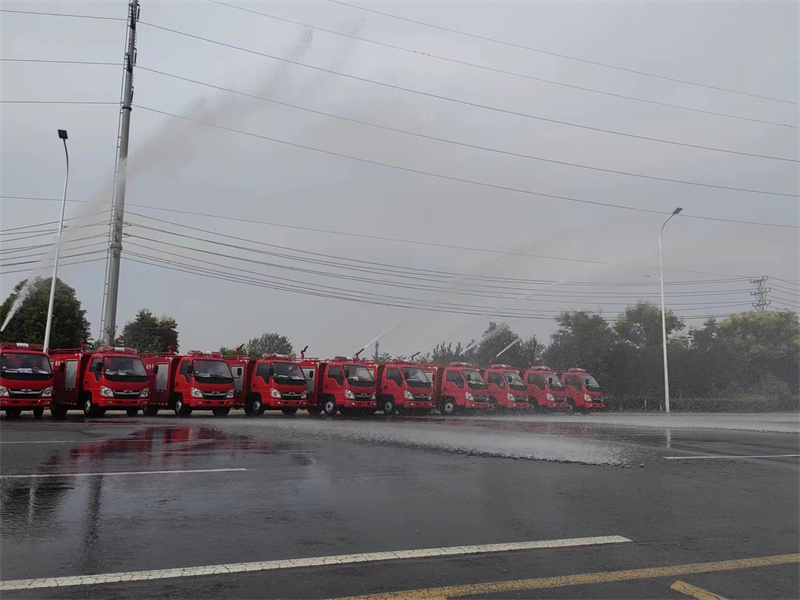

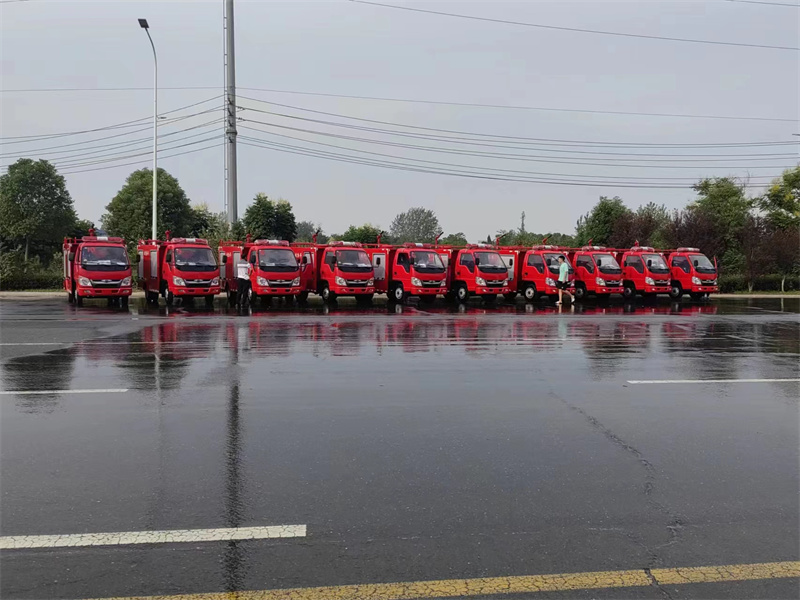

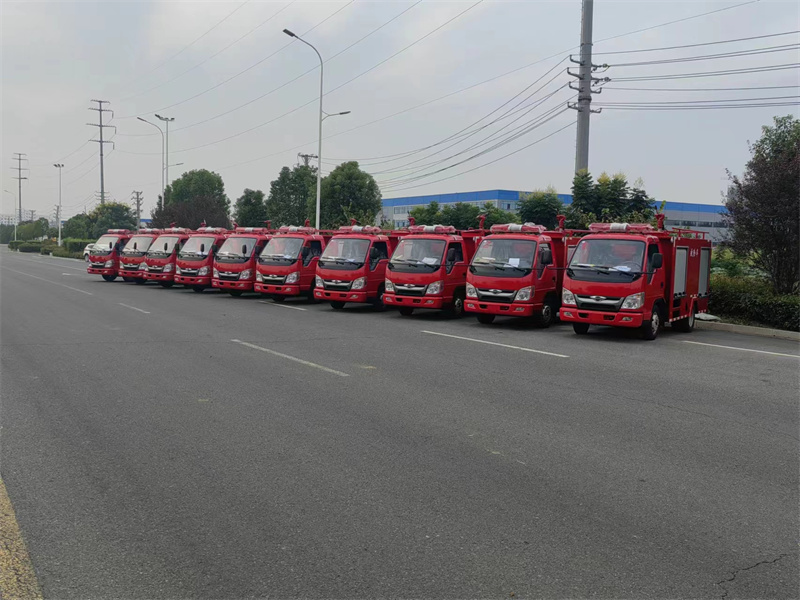

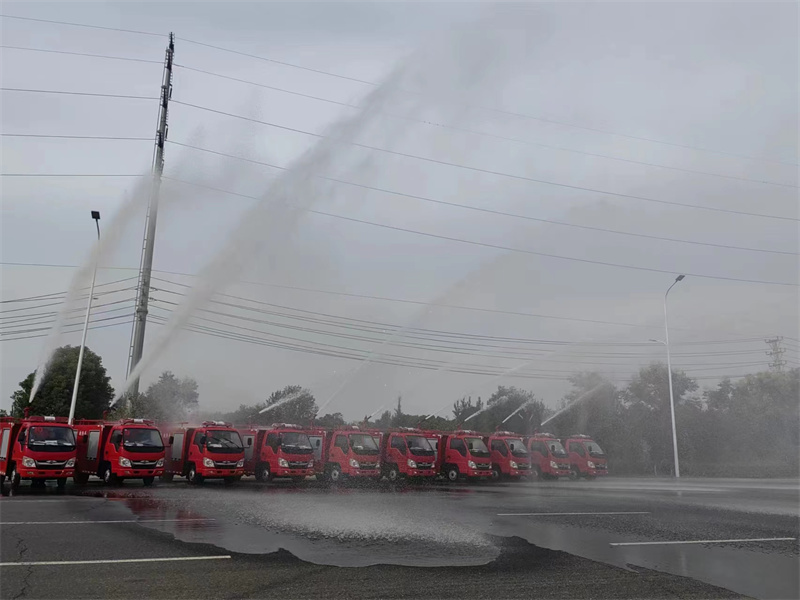

10臺1.5噸水罐消防車發往山西

福田1.5噸水罐消防車整車要求

福田救險車由福田二類汽車底盤、水罐、水泵、管路系統等部件組成，該車爬梯后置，罐體為方形，灑水泵位于底盤中下部，罐體材質為優質碳鋼板，載水1.5方。該車裝備的灑水泵既能用于平時的綠化噴灑，在緊急情況下也能滿足消防救險的使用要求。

二、整車主要參數

外廓尺寸：5190*1780*2350

最大總質量：4030KG

載液量：罐體容積最大載液量1500L

最高車速：110KM/H

水泵額定流量：40m3/H

水炮額定流量：11L/s

水炮射程：20M-30M

接近角/離去角：18°/ 17°

三、底盤主要參數

型    號：BJ1045V9JB3-55 福田牌國Ⅵ底盤

驅動型式：4×2

軸    距：2600mm

最高車速：110km/h

功    率：70kW

四、駕駛室

結     構：平頭單排

座位設置：2人(含駕駛員)

設    備：除原車設備外，加裝取力器控制拉線。

五、容罐

容    量：水1500L

材    質：優質碳鋼板

結    構：方形罐體

設    備：2 1個人口蓋，帶有快速鎖緊及開啟裝置

2 1個液位觀察裝置(量管)

2 1個排污口，手動閥控制

六、消防泵

      型　 號：65QZ40/50自吸式離心泵

流    量：40m3/H

壓    力：0.5Mpa

最大吸深：6.5m

自吸時間：1.5min/4m

七、管路系統

罐體管路材質為優質無縫鋼管，通過方法蘭與各部件連接，實現消防救險的功能。以下以65管道與閥件為例（默認閥門都處于關閉狀態）；

罐進水管路：65鋼絲吸水管帶濾網端置入水源，別一端接到陰端后四位三通閥調節使水流入泵中，泵工作將水打入水罐。

罐出水管路：罐滿水后，調節四位三通，使其管道直接與泵的進水口接通，啟動泵后從而實現噴水功能。

外進水管路：通過左邊65管牙接水帶，使65直流球閥接通，關閉四位三通閥，外部壓力水通過直流球閥進入罐內。

泵出水管路：泵工作噴出壓力水以65管道加法蘭連接至灑水炮，中間以鍍鋅三通分流用于前沖/后灑。也可關閉前沖后灑管路閥門，使壓力通過65管牙，后接消防水帶實現手持移動滅火。

放余水管路：為保護水泵及各球閥，在管路的最低處（通常在前沖/后灑下彎處）處加裝放余水閥。

罐放余水管路：罐體底部留有下沉底口，接鋼絲管至器材箱側緣，絲頭并與不銹鋼球閥相接控制放余水。

八、取力器

型    式：側取力器

      操    縱：取力器拉線

九、 消防炮

型   號：灑水炮

射    程：20M-30M

十、 泵房

材   質：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結   構：全鋼框架焊接結構，前器材箱左右、后器材箱左右后三側為鋁合金卷簾門。

十一、 電器系統

※ 駕駛室頂部加裝警燈。

※ 車輛下方安裝安全標志燈和側回復反射器（組合式），兩側各一只轉向燈，乘員室裝有照明燈、前后器材箱內均裝有照明燈帶，并符合GB4785規定。

十二、 隨車文件

1） 底盤使用說明書          7）底盤號碼拓印件

2） 底盤維修手冊            8）整車使用說明書

3） 底盤質量保修卡          9）整車器材清單

4） 底盤合格證              10）整車合格證

5） 隨車工具清單            11）整車跟蹤服務卡

6） 發動機號碼拓印件

十三、 基本器材配置

附表一：救險車器材配備表
