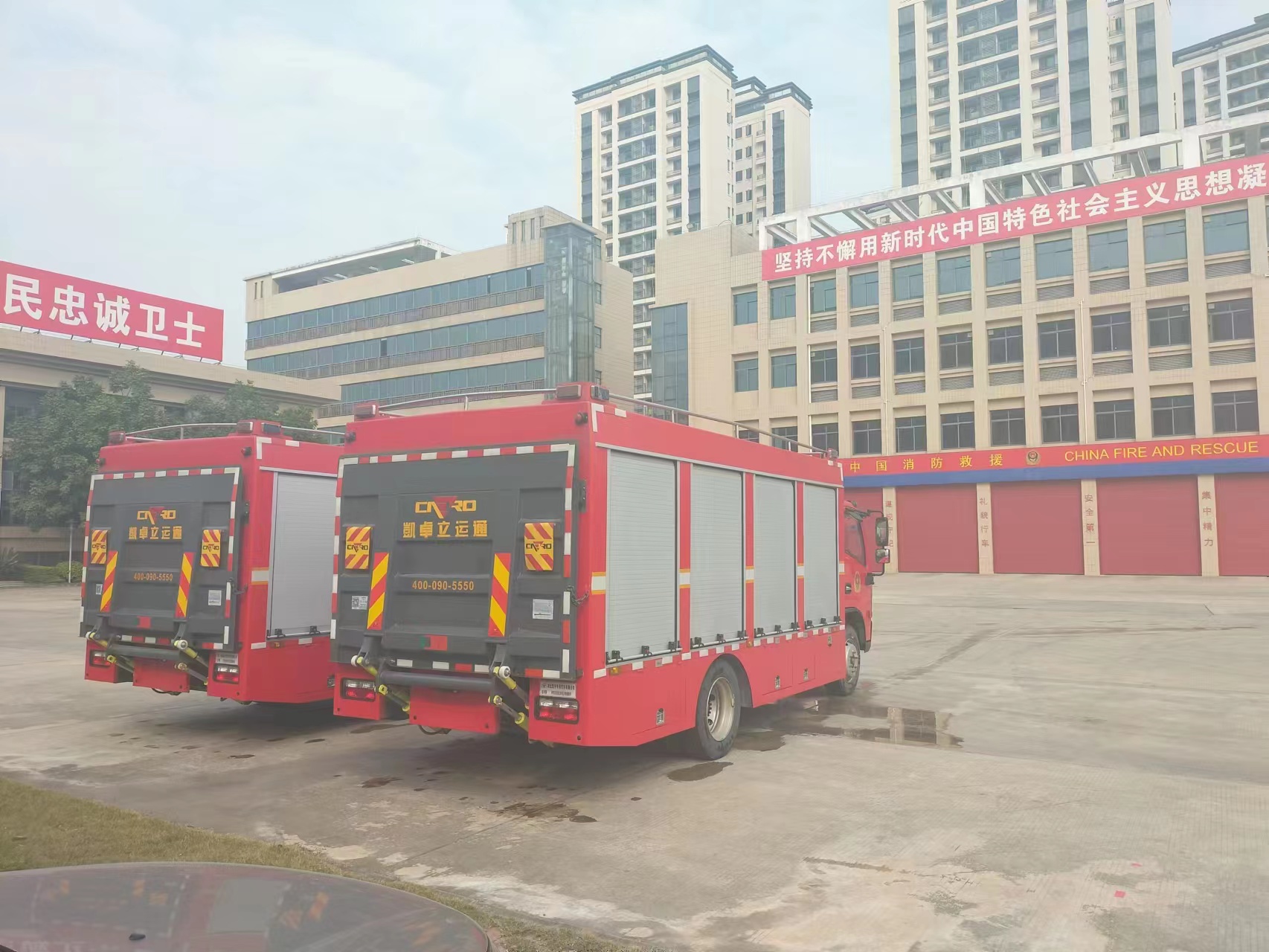

2臺機器人運輸車發車

駕駛室

1駕駛室和乘員室：平頭、四門，原裝雙排。

2駕乘員人數：3人。

3設備：原車儀表板處設置警燈控制盒，加裝警報器；車前裝有行車記錄儀，車后有倒車顯示。鋪設駕駛面保護地革，加裝深色座套，材質舒適、耐磨、美觀;變速箱：底盤原廠配置手動變速箱。

上裝電氣系統

1頻閃燈：車身兩側安裝紅、藍兩色頻閃燈

2警示裝置：長排全紅警燈，安裝在駕駛室頂部；

3警示裝置：警報器，其控制盒在駕駛員前下方

4照明燈：兩側各2個照明燈

上裝結構及性能參數

1總體布置：整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，車身內有機器人室，前邊為器材室。

機器人及器材室結構

1結構：主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接。

2.1機器人室：機器人室位于整車中部及后部。

機器人室可運輸二臺以上長寬高為1670* 830*1240的消防機器人，并且搭載機器人固定卡鉗和機器人專用停放位。

33.1器材箱設置：器材箱位于乘員室后部，兩邊設鋁合金卷簾門。

3.2器材室內布局由采購用戶單位協商一致確定。

3.3搭配國產緊繩器，機器人前設檔板，后左右各設電液控制的緊固系統一套；

3.4解鎖機器人緊固器時間25秒。

3.5爬梯采用左右爬梯。

4車身固定：與底盤車架彈性連接

55.1汽車尾部：車尾部加裝一套承重的液壓升降平臺。

5.2控制方式：電液控制；

5.3升降平臺起重重量：3000kg；

6水帶固定：內有水帶固定裝置

外表處理及顏色

1面漆：優質車漆

2顏色：車體外表面主色為RO3消防紅

3卷簾門：保持原鋁板顏色不變

4整車標識：按照國家綜合性消防救援車輛外觀制式進行涂裝

隨車消防器材的布置和配備

1按照消防實戰需要，根據消防操作程序，就近取放。

2使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

3標示醒目，多人操作，互不干涉。

隨車資料

1底盤使用說明書。

2底盤維手冊

3底盤合格證。

4車輛電氣原理圖。

5產品使用說明書（含維修、保養內容）。

6車輛合格證/工信部公告。

尾部液壓尾板

1型號：CD-QB30/152

2板面尺寸：2400mm寬*1800mm高

3最大舉升高度：1520mm

4直流電源：24V

5電機功率：3000W

6油泵排量：3.2

7最大工作壓力：16mpa

8平均舉升速度：80mm/s（空載，參考值）

9平均下降速度：100mm/s（空載.參考值）

10最大承重：3000kg

11油缸：5支
